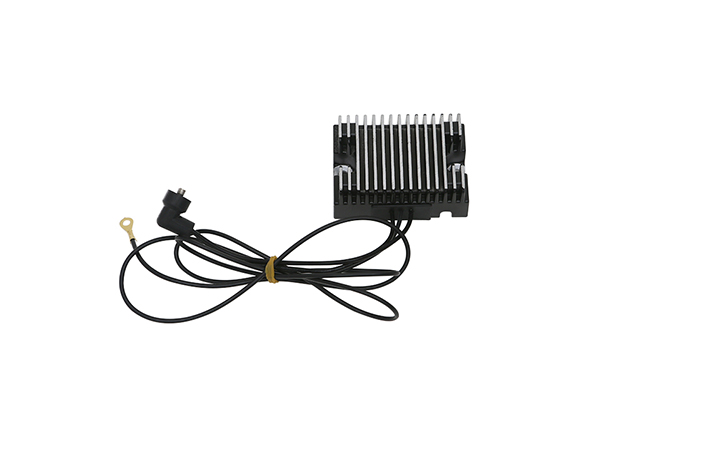

大功率FET调压器

一、立项的意义

调压器又称调压整流器，主要作用是对交流电源所产生的交流电进行整形、调压控制，以使交流电转化成直流电，该直流电用于为蓄电池充电或其他直流负荷的用电。它的稳定输出，直接影响整个点火系统的稳定性。

摩托车电喷时代已经到来，为了给ECU提供稳定的电源，使电喷系统工作稳定。在原来通过控制可控硅进行调压的基础上，进行了MOSFET调压器的开发。由于电喷系统用电量比较大，再加上各种辅助功能，如助力转向等都需要消耗电能，所以需要调压器有大电流的输出能力。

所以，立项开发大功率FET调压器，以满足市场需求。

该项目的顺利研发，是打开电喷市场的必要条件，是拓展市场领域、提高产品技术含量的重要一步，同时也可带动电器产品的技术革新。

二、项目实施过程

1）组织相关人员成立大功率FET调压器项目组，根据产品开发的实际工作进行分工，主要为图纸绘制、标准编制、样品制作、试验验证、计划协调等。
    2）产品的开发按阶段进行，主要分为设计输入评审阶段、开发方案论证阶段、试验样机阶段、小批试制阶段、批量生产阶段等。
    3）产品开发各阶段根据公司产品开发流程规定，进行相关资料的编制、必要试验的验证以及组织阶段性评审，对产品各阶段开发中存在的问题进行汇总，并制定针对性的改进对策。
    4）产品转入批量时，跟踪一定批次或数量的生产，以验证产品批量生产的一致性。
    5）产品批产后，定期对不良品率进行统计，必要时及时制定对策进行改进。样品制作完毕由总工程师负责组织专家组进行项目鉴定。

三、主要技术指标、核心技术、创新点

主要技术指标：

1、输出电压：14.5±0.5V；

2、最大输出电流：60A以上/8000rpm。

核心技术：

1、小型化及简单的电路设计；

2、低温升设计；

3、大电流输出能力。

创新点：

1、大电流输出设计：选用大电流、低导通阻抗的MOSFET元件，发热量是可控硅发热量的10%，所以在同样的散热条件（相同体积的铝外壳）下，即使输出电流提高1倍，发热量与可控硅相比还要低50%以上。

2、低温升设计：由于使用一个MOSFET代替了一个二极管和一个可控硅，选用肖特基二极管及低导通阻抗的MOSFET，大幅不降低了产品的温升。

3、小型化及简单的电路设计：通过专用调压芯片控制，外围只需2~3个二极管和N型MOSFET,以及少量的电阻电容。与传统的4~6个二极管和可控硅相比，使用的元器件数量大幅减少，整个产品的体积更小。
